立式與臥式液壓活塞式壓縮機的比較

一、 立式液壓壓縮機

齊達康公司的獨有特點：

1. 設備運行穩定，故障率極低。年故障停機時間低于30小時。7年使用歷史，經歷了嚴寒和酷暑的考驗，174個成功案例。

2. 易損件壽命長，活塞密封壽命5000小時；（實際主機密封壽命現場使用已達16000小時未失效，達到世界領先水平。

3. 擁有國內唯一的液壓壓縮機技術研究中心

4. 液壓壓縮機行業標準制定者（GB/T 11422-2013）

5. 投資省。擁有完全摸擬子站工況的出廠檢測裝置，保證設備現場安裝調試簡單。

6. 節能性好，省電。1000系列產品，每方氣平均電耗為0。035度；1500系列每方氣電耗為0。04度。

7. 環保性好，整機幾乎無天然氣泄露。給用戶帶來實實在在的效益。

8. 工藝流程先進，模塊化設計，雙卸氣雙計量，方便用戶選擇，一臺設備可發揮2臺設備的售氣效率。

9. 控制元件均為進口產品，設備性能更穩定。

10. 液壓油運行油壓最高不超過15Mpa,動力系統穩定。

11. 精確位置換向，排量有保證。

12. 活塞每分鐘運行8-10次，設備磨損率低。



v 結構原理：

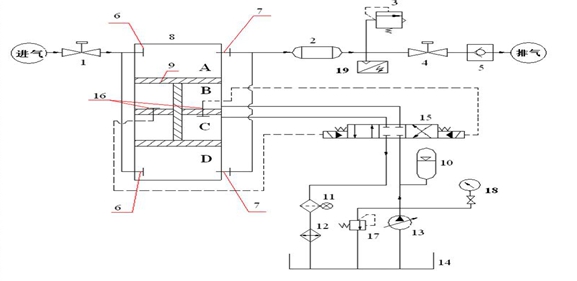

工字形活塞桿將上面氣缸分隔為 A、B 兩個腔，將下面氣缸分隔為 C、D 兩個腔，如下圖：





v 工藝流程：

    液壓站輸出的高壓油進入 C 腔， B 腔的油回油箱（近似認為回油箱的油壓力為0），活塞桿向下運動，槽車內氣體進入 A 腔（一級進氣），而 D 腔的氣體則經壓縮后流出（一級壓縮），進入冷卻器，完成一級壓縮過程；當活塞運行到極點時，液壓站換向閥將會換向，輸出的高壓油進入 B 腔， C 腔的油回油箱，活塞桿向上運動，槽車內氣體進入 D 腔（一級進氣），而 A 腔的氣體則經壓縮后流出（一級壓縮），進入冷卻器，完成一級壓縮過程。

2、當兩個這樣的氣缸串聯時，就構成了兩級壓縮。

v 特點：

1. 氣缸和油缸雙缸一體結構，液壓油每運行一個行程，都會將氣缸壁冷卻一次，因此,氣體和氣缸壁的溫度較低，不需水套缸冷卻；

2. 一組氣缸只有一級壓縮，要想兩級壓縮就用兩組氣缸；

3. 軸向尺寸相對較短，大于兩倍行程，可以立式安裝；

4. 各支承環和液壓活塞環不存在偏磨現象；

5. 油附著在缸壁上形成極薄油膜，使輸出氣體內含極少量油；

6. 經過受力分析，所需油壓=（排氣壓力-進氣壓力）/2；額定壓力為31Mpa的油泵工作范圍始終在15Mpa以下；

7. 當密封件損壞時，天然氣會向液壓油中泄漏（受力分析可知： A 腔氣壓總是大于 B 腔油壓、 D 腔氣壓總是大于 C 腔油壓），導致油泵聲音異常，易診斷。



二、臥式液壓壓縮機

v 結構原理：

中間一個油缸帶動兩邊的兩個氣缸，每個氣缸分為兩級壓縮。如下圖。





v 工藝流程：

1. 活塞桿向右運動時，槽車內氣體由 A 進入左邊氣缸的一級腔（一級進氣），而右邊一級腔的氣體則壓縮后經 B 流出，進入冷卻器，完成一級壓縮過程；同時，冷卻后的氣體由 G 進入二級腔（二級進氣），左邊氣缸二級腔內的氣體則壓縮后經 D 流入二級冷卻器，然后排出。

2. 相反，活塞桿向左運動時，槽車內氣體由 E 進入右邊氣缸的一級腔（一級進氣），而左邊一級腔的氣體則壓縮后經 F 流出，進入冷卻器，完成一級壓縮過程；同時，冷卻后的氣體由 C 進入二級腔（二級進氣），右邊氣缸二級腔內的氣體則壓縮后經 H 流入二級冷卻器，然后排出。

v 特點：

1. 氣體與液壓油是分開的，液壓油只能通過活塞桿上形成的油膜與氣體相溶，氣體含油量低；

2. 一組氣缸可滿足兩級壓縮；

3. 由于一組氣缸滿足兩級壓縮，則其活塞桿的桿徑必須較大（根據壓縮機原理，如果活塞桿的桿徑較小，則相當于一級雙作用壓縮，而不是兩級壓縮），因此活塞桿的重量較大，各支承環和液壓活塞環存在偏磨現象；

4. 氣體溫度較高，最高可達160℃。氣缸散熱較差，為保證壓縮效率和密封件壽命，需要增加水套缸，用水冷卻氣缸，使出口氣體溫度保持在135℃以下；

5. 軸線尺寸長，至少有三倍行程的長度，臥式安裝較為合理；

6. 經過受力分析，所需油壓=排氣壓力-進氣壓力，額定壓力為31Mpa的油泵工作范圍始終在27Mpa以上；

7. 當密封件損壞時，天然氣會向空氣中泄漏，不易察覺和診斷。

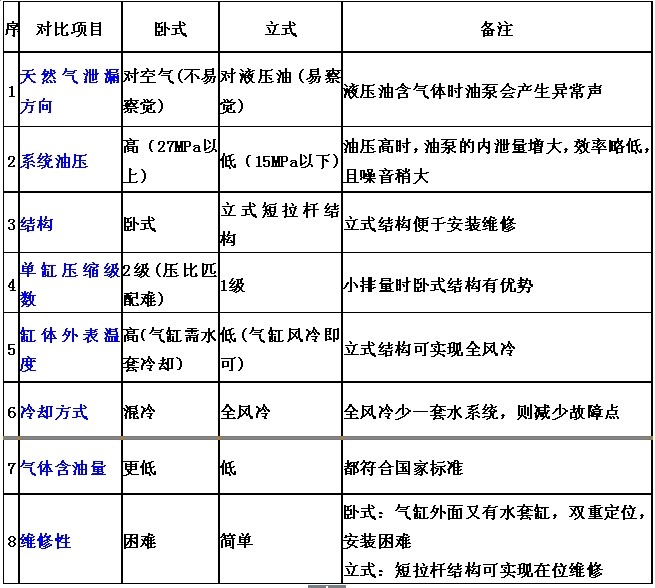

三、立式和臥式液壓活塞壓縮機綜合比較

（特別說明：為了克服支撐環與活塞環偏磨的問題，目前市場上有一種臥式液壓活塞壓縮機將缸立式安裝，但我們依然稱它為臥式液壓活塞壓縮機。立式安裝，并不能改變臥式液壓活塞壓縮機的工作原理及性能）
